TSMTXW-1型 零件形位误差测量组合实训装置

技术指标

1.外形尺寸：410mm×310mm×100mm

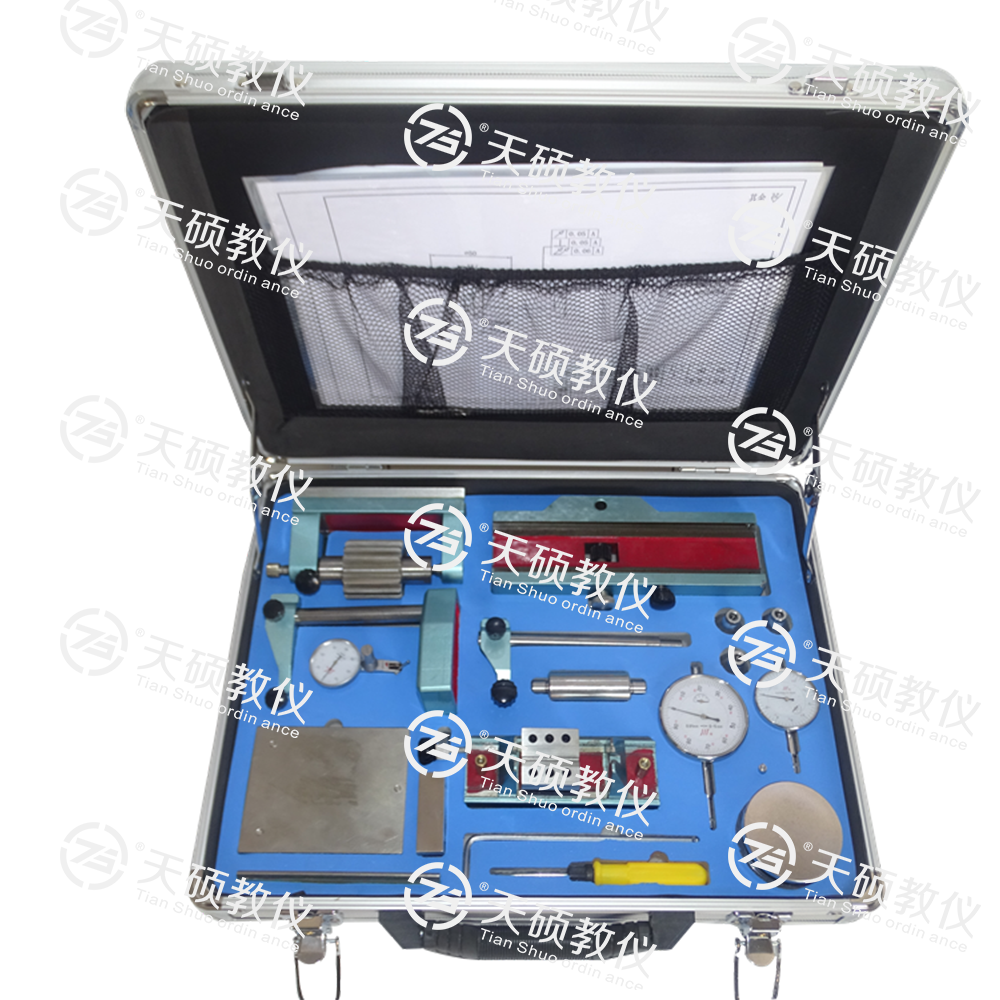

2.便携组合式(检测装置、检测零件、标准图纸及指导书均放在一个精制的箱子里)

3.精密检验零件：齿轮测量组合（7级）、圆度（圆柱度）测量组合（7级）、直线度测量组合（7级）、平面度（平行度）测量组合（7级）、垂直度测量组合（7级）、对称度测量组合（7级）、跳动测量组合（7级）

4.精密测量工具：

一）微型跳动测量仪

1）测量范围长度（50－100mm）.直径（5－80mm，精度（6级））

2）百分表（0－3mm,0.01mm，1个）

3）千分表（0-1mm,0.001mm,1个）

4）V型块35X35 mm（1级）

5）测量齿轮（模数1－2.5mm、齿数17－36，（7级））

6）导轨精度：0.01/100mm

二）测微组合仪：

1）测量范围：长度（80－80mm）.，精度（6级）

2）杠杆百分表（0－1mm,0.01mm，1个）

3）平板精度：（1级）

5.实训箱里放置零件及工量具定位座板；方便摆放和老师对装置清点及管理
